注意事項
1.使用前請仔細閱讀本說明書，以便正確使用本設備，并保留以備參考。
2.注意危險，在拆開本設備時請確認已拔掉插頭！
3.不正確的使用本設備將造成火災及燙傷！
4.本設備上的電壓（220V）必須與插頭上主電壓相同，供給電壓不能超過本設備額定電壓的±10%。
5.基于對使用者保護的原則，請?jiān)陔娫刺幇惭b漏電及電量過載保護裝置。
6.請勿接觸焊嘴和金屬外殼以防止?fàn)C傷，更不要將熱風指向人和動物。
7.請嚴防本設備受潮。
8.操作時請專注。
1、公司介紹
福州杰因特塑料焊接設備有限公司是一家專業從事機電一體化開發與銷售的高科技企業?！扒髮?shí)務實、謙遜真誠、精益求精、力求完美”是公司全體員工所秉持的追求，努力為用戶提供先進的技術、優質的產品、周到的服務是本公司一貫宗旨。公司擁有先進的生產與測試設備，并定時對工人實施技術培訓，以保證技術與裝備的先進性，為生產高品質低成本產品創造良好條件。公司有著完善的品質保證體系，產品從原材料采購、生產過程、出廠檢驗等層層把關，保證產品能夠百分百合格出廠。
公司始終遵循質量第一，用戶至上的原則。用最好的產品投入市場，用最好的服務回報用戶。公司將不斷的進行技術創新、改進生產工藝、提高產品質量、強化售后服務，為用戶消除后顧之憂。我們真誠期待著與您合作。
2、產品概述

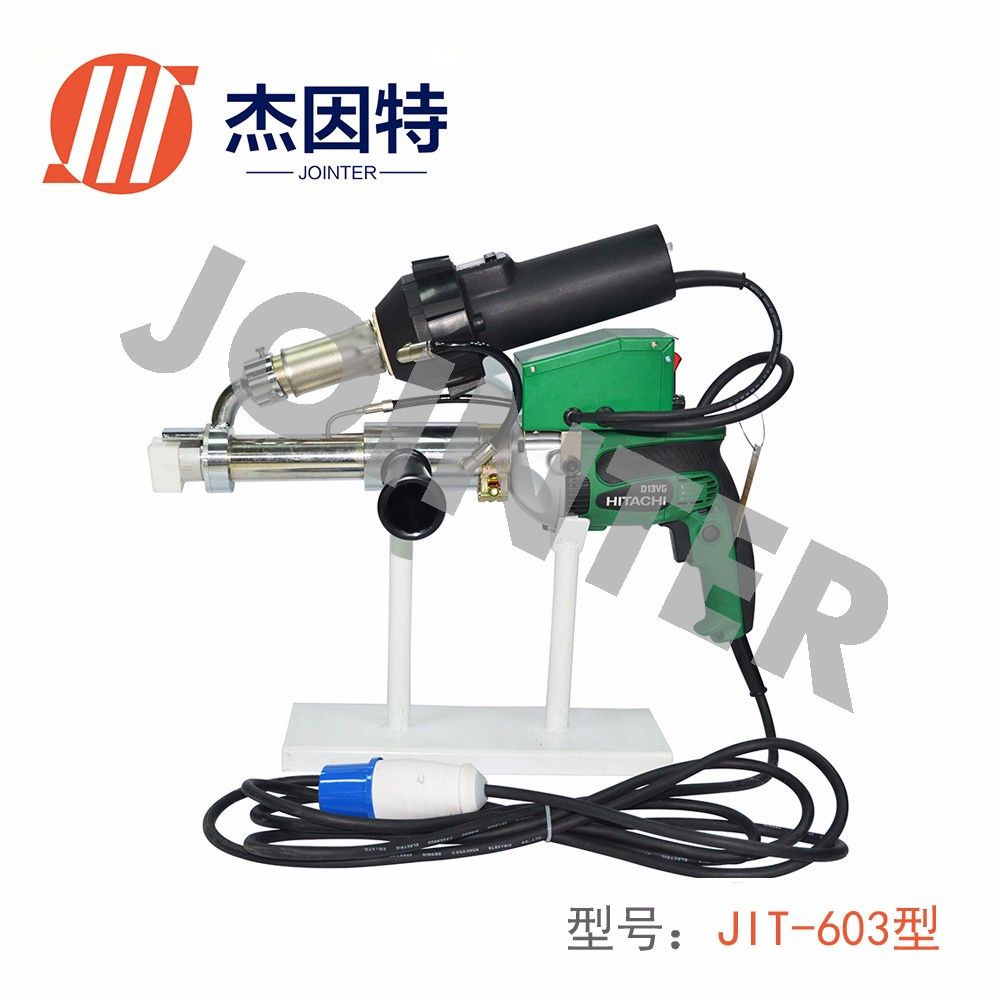

JIT-603型雙極加熱擠出式塑料焊槍是福州杰因特塑料焊接設備有限公司與福州大學等高校以及科研院所聯合研制的新一代土工膜焊接、塑料焊接設備，滿足了塑料工業在現代社會各個工程領域不斷拓展的應用需求。該機器采用了雙極加熱模式，將焊料熔化和焊材軟化分別單獨加熱：用螺旋發熱管來熔化塑料焊料，用熱風來軟化待焊接塑料，實現了焊料熔化和待焊接塑料軟化分別調節溫度，互不影響，確保焊料熔化更徹底。適用于HDPE、EVA、PP等可熱熔性材料的焊接。
本擠出式焊槍的焊料熔化部分溫度控制采用自動恒溫PID控制，數字顯示控制溫度和實時溫度，控制精度高，溫度波動??；熱風軟化部分選用我公司自主生產的擁有多項專利技術的雙數顯雙調節的1600W大功率熱風焊槍，工作效率極高；驅動電機選用進口日本日立大功率電機，驅動力強，扭矩大，帶溫度保護設計，壽命更長。
本擠出式焊槍更具有獨特的低溫電機保險鎖設計?？梢苑乐乖谖催_(dá)到設定的熔料溫度情況下，驅動電機誤操作而導致螺桿和電機受損。
本擠出式焊機工作性能穩定、操作方便、焊接效率高、可靠性強，動力大，擠出料多，預熱時間短，溫度波動小。搭配試用各種焊靴，可廣泛應用于礦山尾礦池、水庫水渠、污水池、垃圾填埋、石化管道等工程。

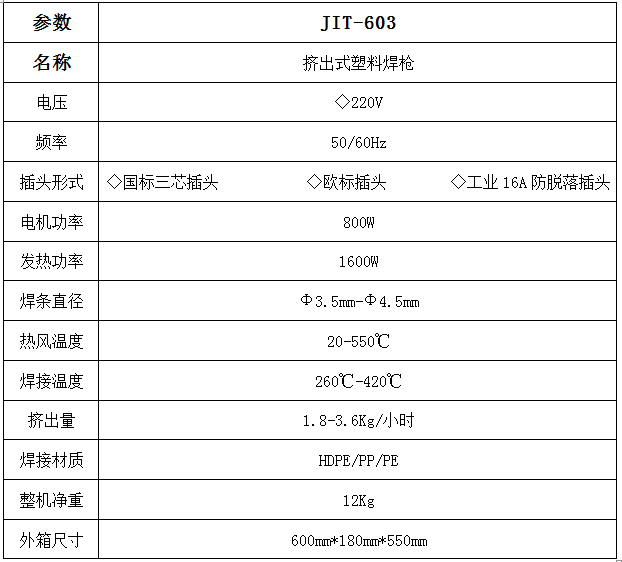

3、主要技術參數：

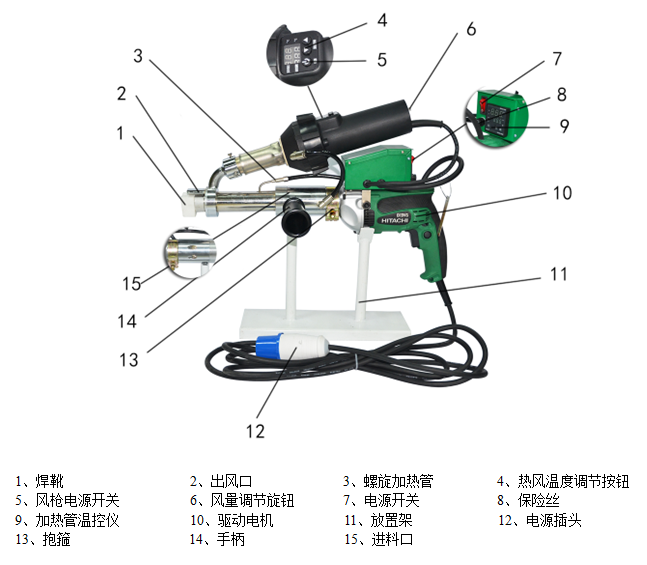

4、主要外觀及部件
5、操作步驟：
操作前需注意事項：
請仔細閱讀說明書，以便正確操作本焊槍；
為保證焊接質量，請派熟練的專職的操作人員來操作本焊槍；
機器未預熱足夠長時間時，請勿開動驅動電機，否則會造成機器零件損壞，甚至電機燒毀；
請確保待焊接的表面清潔無雜物、水分等，待焊接膜材必須有足夠硬度的墊層或支撐物，以免影響焊接質量；
本機在出廠前都經過調試，請勿隨意拆卸；
1.插上主電源插頭，裝好手柄，將焊槍放到放置架上，檢查放置架是否平整；
2.打開控制面板上加熱開關，調節“升溫”和“降溫”按鈕，調整工作溫度至合適設定值（正常焊接HDPE情況下，加熱溫度可以調節為320-380°），預熱約30秒，控溫面板上第一個指示燈變綠燈，表示溫度達到設定值，可以開始送料了；
3.當控制面板第三個指示燈亮起，表示加熱溫度超過最低熔料保險溫度，這時電機保險自動打開，電機才能進入通電狀態；如果第三個指示燈未亮，表示溫度低于最低熔料保險，電機保險自動鎖上，系統自動切斷電機電源，防止電機誤動作，損壞電機；最低熔料保險溫度可以調節（調節方法詳詢廠家技術部門），出廠默認為260°；
4.摁下熱風槍溫控面板上的“POWER ON/OFF”輕觸開關，打開熱風槍，調節溫控按鈕至所需值；調節熱風槍尾巴風量調節旋鈕至所需風量值；檢查側面冷卻風管是否正常連接，確保無漏風情況；
5.插入焊條，右手扣動電機扳手開關，電機開始轉動。電機是可調速的，電機背部調速旋鈕可以切換電機不同的轉速檔。新機器如有噪音，可能是機器與座的共振或機器內部的零件緊密性有關，并不影響機器的正常操作使用；如果持續發出噪音，并伴隨機器不能正常轉動，則需要判斷是否設定溫度不足或者預熱時間過長而導致卡機；如果經過反復試動作還是無法正常驅動，并且噪音很大很悶，則請聯系廠家技術人員協同判斷并消除故障。如果電機很平順，以及喂料后內部聲音消失，既是正常。
6.在電機確定可以啟動下，即可喂入焊條運行，根據擠出物料的塑化再仔細調整溫控按鍵調整至螺桿內的塑料完全軟化。注意：入料之后，請勿將機器的出料端上抬高于水平位置，防止焊料顆?？ㄗ∏懈畹镀?，造成卡機；
7.在空料時電機轉速輕快，入料后會變得較重，如果變得非常吃力，并且有悶聲，請立即停止，并排查問題原因：可能是螺桿加溫溫度偏低或者溫度設定過高，導致熔化不足無法擠出，或者是焊料在切料刀片部位就熔化無法進入擠出腔，然后在刀片部位堆積抱緊刀片，最后造成卡機。此時應該檢查熱風設置溫度，適當升高或者降低設定溫度，如果是因?yàn)榈镀槐Ьo，則要立即清理刀片部位的殘料，即趁熱松開Y型擠出腔體的四顆內六角連接螺絲，往外用力拔動腔體，這時擠出螺桿帶著刀片從Y型擠出腔體中抽出，即可用尖嘴鉗清理刀片上的殘料。嚴禁在卡機時強行驅動馬達，否則很容易造成電機燒毀；
8.不同的焊接方式需要不同的焊靴，本公司提供一個標準平面焊靴和一個標準直角焊靴；
9.焊接時需要依靠人工加壓在焊槍上，使焊槍能加壓在焊縫上。同時在開始前需要出些料讓焊嘴加熱，這樣可以使其待焊接的焊縫預熱，以增加焊縫與焊料的粘結牢固性；
10.焊速、出料、角度、焊嘴的構造以及操作人員的勻速性等參數將決定焊縫的均勻度和美觀，但最重要的一點是預熱熱風的溫度及風量是取決于焊縫強度及焊接度的關鍵點，一般熱風溫度在300~400℃，當然焊接速度越快則需溫度越高。
11.熱風在隨焊機移動時，只要能使被焊接的材料表面經過熱風吹過，變得較失光即可；溫度越高其焊接度并非越好，選擇正確溫度非常重要，過高的溫度焊接較薄的土工膜時，容易將膜材吹破；
12.更換焊靴時，請不要硬敲，最好稍微加熱再取下來，或者采用旋轉拉取的方法來拆卸；
13.熱風馬達碳刷壽命約在1600小時，注意要提前更換，不要等到碳刷用完時再換；
14.停機時，應先將熱風調溫旋鈕調到最低，吹冷風數分鐘，待整體槍筒都冷卻之后，方可關閉熱風槍電源；
15.停機時要將塑料焊條全部擠出干凈，擠出槍體內避免殘留熔化的焊料，以避免下一次操作時預熱不充分，殘料抱緊螺桿。
16.焊機開機時一定要等膠嘴的物料清理干凈。
17.嚴禁超過5分鐘以上時間的干燒，長時間無操作的話，要關閉焊槍控制面板上的加熱開關；
6、產品特點
高品質預熱熱風焊槍，預熱風量大，溫度高，
電機扭矩大，壽命長，性能穩定。
熔料部分和軟化部分分開單獨溫度調節，各取所需，調溫更精確。
驅動電機有電機低溫保險鎖設計，焊料未熔化情況下，即使扣動電機開關，電機也不會誤開動。
預熱時間短，數字式溫度控制系統，設定值和實時值分別顯示，一目了然。
輕觸式按鈕調溫，溫度調節方便，還能進入二級調節模式，更改熔料保險溫度值，變更電機保險開關的觸發溫度值。
重量輕，手持方便，出風口可360°旋轉，能在不同角度操作施工。
擠出量大，能焊接超過10mm的焊縫。
選配不同的焊靴，能適用于不同類型的焊縫。
本機器就用在桶槽和管件上符合DVS標準（德國焊接協會）的第4部分。
7、產品保修
1.本焊機自發貨之日起保修期為六個月。
2.用戶收到機器后應立即檢查機器是否完好，二日內若無回音，視為完整，通過驗收。
3.對于下列情況造成的損壞，不予保修：
a)用戶沒有及時向本公司報告產品使用中遇到的問題或者沒有按照要求及時采取措施導致嚴重?fù)p壞的；
b)用戶故意損壞或過載使用的；
c)用戶未經制造商許可擅自進行拆卸、維修保養工作的；
d)用戶未經制造商許可自行改裝或加裝附件的；
e)用戶未按說明書上的規定進行操作的；
f)陶瓷電熱管或非本公司售出的產品。
4.正常的磨損和損耗不予保修。
5.不可抗拒力（雷擊、洪水、火災、意外事件等非制造商的原因）所導致的損壞，不作保修承諾。
6.上訴所列各條款，保修期過后，自行失效。

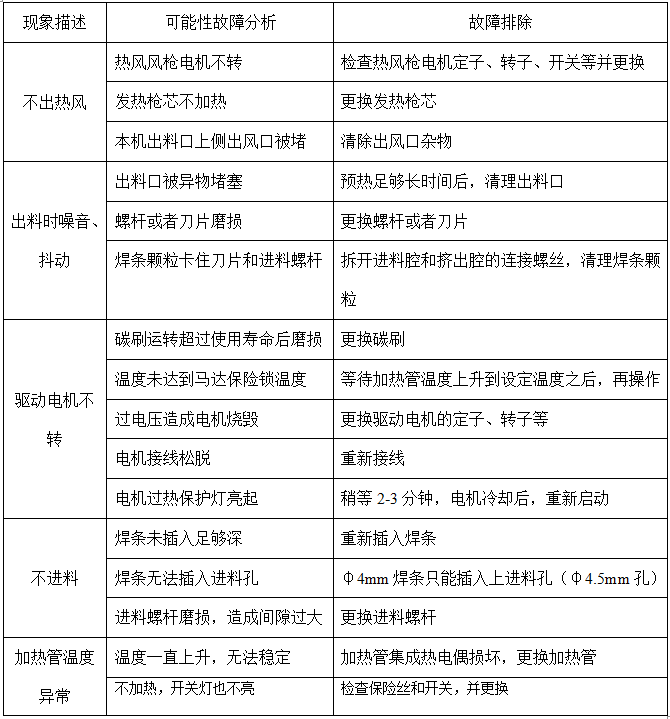

8、常見故障及排除
