真空測漏儀
JIT-210型真空測漏儀是福州杰因特塑料焊接設備有限公司的主要產品之一，是一種用于土工膜施工的輔助配套檢測設備，主要用于：在平面型施工場地環境中，無法用充氣檢測法來檢測焊接質量的部位，或者使用焊條補缺補漏后的部位，焊接質量和焊接效果的檢測，以及漏氣點的精確定位。
主要構成零部件：半球透明罩、真空泵、機箱、真空操作系統等
工作原理：啟動真空泵，將半球透明罩蓋在需要檢測的土工膜上，抽出罩內空氣之后，關閉開關，持續若干時間之后，真空表指針穩定，表面無漏氣點，檢測部位符合焊接要求。或者將待檢測部位涂上肥皂水，將半球罩蓋在待檢測的部位上，觀察肥皂水的冒泡情況，如果焊縫點出現吹泡現象，則表面該點有漏氣現象。
產品特點：適用于焊條修補過的焊點檢測，抽真空快，真空度高，噪音小，輕巧便攜，堅固耐用，安全可靠，能快速找到很小的漏氣點。

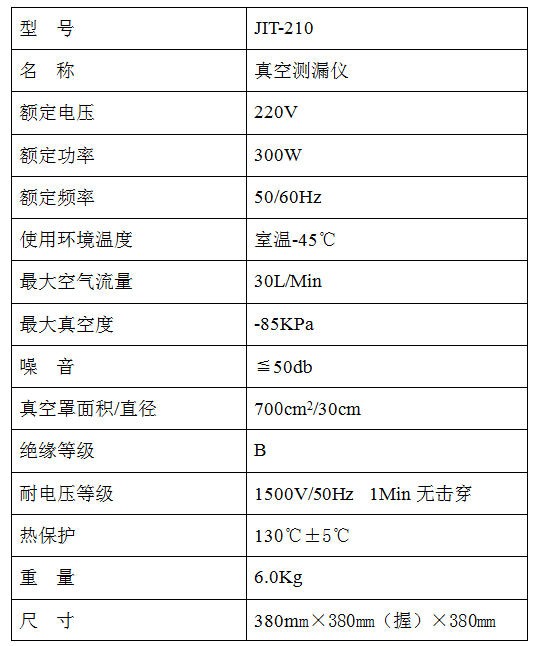

一、技術參數
二、產品操作步驟和說明
1、檢查真空罩的氣管和氣動接頭是否牢固無松動，檢查主機箱氣動接頭是否牢固無松動；
2、將待檢測部位擦拭干凈，表面涂抹上肥皂水；
3、插上電源插頭，打開電源開關，真空泵開始工作；
4、將半球透明罩蓋在待檢測部位，適當用力壓緊，觀察真空表指針是否開始擺動；半球透明罩邊緣出現少量進氣吹泡現象屬于正?，F(xiàn)象，如果邊緣進氣嚴重，可用橡皮泥、面團之類的柔軟易變形物體填塞縫隙。
5、當真空表指針擺動到標準規定的刻度值時，如果持續若干秒之后，半球透明罩內檢測部位沒有氣泡產生，說明檢測點無漏氣現象，檢測合格。如果有氣泡產生，說明該點有漏氣現象，需重新擠焊，再次檢測。
6、按下機箱面板上進氣開關，開關燈亮起，半球透明罩內負壓清零，半球透明罩可移開；
7、再次移動到下一個檢測點，重復以上步驟；
8、測試完成后，將半球透明罩拿起，擦拭干凈密封條和罩子，關閉進氣開關，關閉電源開關，再收入工具箱內。
