氣壓檢測儀
JIT-200型氣壓檢測儀是福州杰因特塑料焊接設備有限公司的主要產品之一，是一種用于土工膜施工的輔助配套檢測設備，主要用于：雙焊縫焊接施工中，焊縫的焊接質量的檢測。
主要構成零部件：錐形針頭、氣壓表、導管、腳踏式氣泵、手虎鉗等。
工作原理：在土工膜的兩道焊縫中央空腔內充入一定壓力的空氣，保持若干時間后，如果壓力表指針保持不變則表示兩道焊縫質量可靠，已經將兩片土工膜牢固地焊接在一起。
產品特點：體積小，結構簡單，不銹鋼錐形針頭可反復多次使用，零配件替換方便快捷

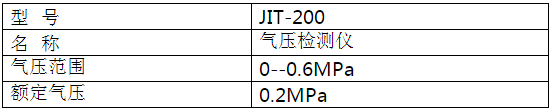

一、 技術參數
二、產品操作步驟和說明
1、檢查腳踏式充氣泵的氣管和氣動接頭是否牢固無松動無漏氣，檢查氣針和氣壓表的氣動接頭是否牢固無松動無漏氣；
2、根據規范要求和施工單位要求，選取待焊接的焊縫段，將待檢測部位擦拭干凈，肉眼先檢查焊縫是否有焊穿部位或者虛焊部位；
3、方法一：將待檢測的焊縫段兩端，對折起，用手虎鉗夾持緊，并用扳手加力擰緊，防止漏氣；
4、方法二：使用擠出式焊槍，將待焊接的焊縫兩端，吹熔化，并往焊縫中央的空腔中擠入焊料，直至焊料將焊縫中央空腔擠滿，并確保不漏氣，待冷卻后待用。
5、選好扎針位置，如果膜材較薄，則直接將錐形針頭以接近和膜材平行的方向，往焊縫中間空腔扎入；如果膜材較厚，手工扎針費勁，則使用熱風焊槍將待扎針部位吹軟，再將錐形針頭以接近和膜材平行的方向，往焊縫中間空腔扎入；
6、注意，無論是使用哪一種方式扎針，當針頭已經扎入焊縫空腔之后，請勿左右晃動針頭，以免針頭將土工膜的針眼擠開，造成針頭和針眼間隙漏氣。
7、踩踏腳踏式充氣泵的踏板，往焊縫中央空腔內充氣，直至氣壓表指針指到0.2MPa以上，觀察氣壓表指針的讀數；
8、如果針頭和針眼間隙已經輕微漏氣，漏氣速度在可接受范圍，并且觀察氣壓表的指針回落速度是否等同于針頭針眼間隙的漏氣速度。如果等同，則說明焊縫本身不會漏氣，焊接質量達到施工要求。如果指針回落速度明顯快于針頭針眼間隙的漏氣速度，則表明焊縫存在其他漏氣點，還需要再提高施工技術水平，并將漏氣點堵上；
9、如果針頭和針眼間隙已經明顯漏氣，漏氣速度在不可接受范圍，則需要用密封AB膠，將針頭和針眼周圍抹上，待膠水干了之后，再開始充氣檢測，并觀察氣壓表的指針；
10、測試完成之后，拔出氣針，擦拭并去除氣針表面的殘余膠水和其他雜質，以便下一次測試。
三、注意事項
1、氣壓檢測儀應妥善保管，經常保持清潔。使用和搬運時不得激烈振動和碰撞，以免損壞儀器。
2、氣壓檢測儀最高使用至壓力表壓力上限的3/4為宜，不可強制充滿。為保持儀器的準確性應定期檢查。
3、手虎鉗沒有夾緊或密封膠沒有粘牢都會導致漏氣，出現氣壓指針下降，從而影響焊接質量的判斷。

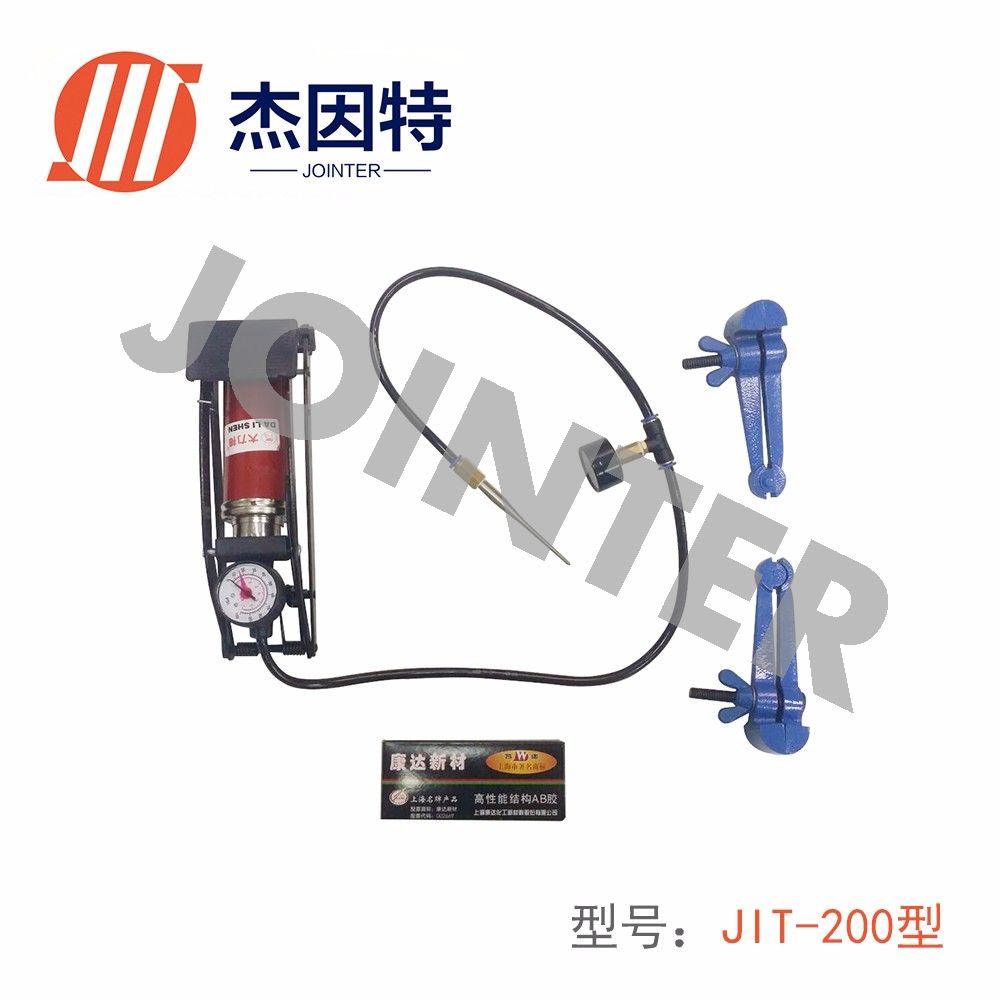

四、裝箱清單
1、高氣壓腳踏氣泵 1只
2、氣壓檢測儀 1套
3、專用錐子 1件
4、手虎鉗 2件
5、密封膠 1粒
6、使用說明書 1份
